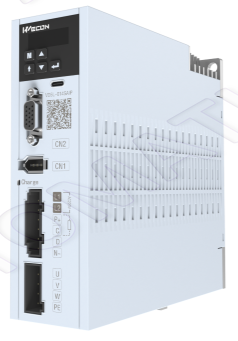

Сервопривод WECON VD5L-014SA1P
(голосов 0)
Артикул: VD5L-014SA1P
| Тип | Напряжение и ток |
| VD5L-003SA1P | Входное напряжение: 220 В, максимальный выходной ток: 3 А |
| VD5L-010SA1P | Входное напряжение: 220 В, максимальный выходной ток: 10 А |
| VD5L-014SA1P | Входное напряжение: 220 В, максимальный выходной ток: 14 А |
| VD5L-015SA1P | Входное напряжение: 220 В, максимальный выходной ток: 15 А |
| Технические характеристики | VD5L | ||
| Основные технические характеристики | Источник питания | 220В | |
| Способ контроля | Привод синусоидального тока с ШИМ-управлением IGBT | ||
| Кодировщик | 17-битный, 23-битный кодировщик абсолютных значений | ||
| Входной сигнал управляющего сигнала | 4DI, выберите функцию ввода в соответствии с конфигурацией кода функции | ||
| Выходной сигнал управления | 3DO, выберите функцию вывода в соответствии с конфигурацией кода функции | ||
| Информационные материалы | Связь с главным компьютером | Интерфейс Type-C можно использовать для установки параметров функционального кода, мониторинга состояния, просмотра осциллограмм, самостоятельной настройки параметров и т. д. через компьютер. | |
| Тормозной резистор | Внутренний тормозной резистор (также поддерживает внешний тормозной резистор) | ||
| Общие функции | Автоматическая настройка | Автоматическая идентификация инерции нагрузки, автоматическая самонастройка жёсткости (SCTool) | |
| Мониторинг формы сигнала | Мониторинг скорости / крутящего момента / положения в режиме реального времени (SCTool) | ||
| Запись формы сигнала | Частота получения сигнала 1K Гц, запись данных о форме сигнала 10 секунд | ||
| Управление параметрами | Поддержка импорта и экспорта пакетных параметров; Поддержка модификации SDO | ||
| Подавление вибрации | Поддержка механического подавления вибрации | ||
| Защита | Перенапряжение, пониженное напряжение, перегрузка по току, превышение скорости, перегрузка, перегрев, неисправность энкодера, чрезмерное отклонение положения, ограничение крутящего момента, ограничение скорости и т. д. | ||
| Тормозное устройство | Выходной сигнал вспомогательного тормоза | ||
| Функция DI |
Очистить ошибку/сигнал тревоги (A-CLR), запретить вращение вперед (POT), запретить вращение назад (NOT), экстренная остановка (E-STOP) |
||
| ВЫПОЛНЯТЬ функцию | Сервопривод готов (RDY), сигнал ошибки (ALM), сигнал тревоги (WARN), определение вращения (TGON) , сигнал нулевой скорости (ZSP), ограничение крутящего момента (T-LIMIT), ограничение скорости (V-LIMIT) , запуск сервопривода (SRV-ST), выход сервопривода (BRK-OFF), связь VDO |
||
| Связанный с EtherCAT | Связанный с EtherCAT | Протокол связи | Протокол EtherCAT |
| Вспомогательные службы | CoE(PDO, SDO) | ||
| Режим синхронизации | Распределенные по постоянному току часы | ||
| Физический уровень | 100BASE-TX | ||
| Скорость передачи в бодах | 100 Мбит/с (100Base-TX) | ||
| Дуплексный режим | Полный дуплекс | ||
| Топология | Круговой, линейный | ||
| Среда передачи | Экранированный сетевой кабель категории 5e или выше | ||
| Дальность передачи | Расстояние между двумя узлами менее 100 м (хорошая среда, хорошие кабели) | ||
| Длина кадра | от 44 байт до 1498 байт | ||
| Избыточные данные | Максимальный размер одного кадра Ethernet составляет 1486 байт | ||
| Дрожание синхронизации | <1 мкс | ||
| Распределенные часы | 64 - битный | ||
| Емкость EEPROM | 8-битные данные инициализации записываются через главную станцию EtherCAT | ||
| Режим управления и производительность | Режим управления | CSP, HM, CSV, CST, PT | |
| Период синхронизации | 125 мкс | ||
