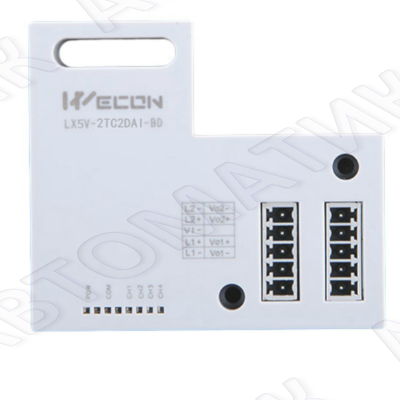

Модуль WECON LX5V-2TC2DAI-BD

LX5V-2TC2DAI-BD

4

14/12биты

2 * Входное термосопротивление?

 2 * Аналоговый выход (4~20 мА)

Источник питания

24 В постоянного тока ±10%, 50 мА; 5 В постоянного тока ±10%, 70 мА (источник питания встроен в хост-компьютер)

Часть ТС

Входной сигнал

Термопара: тип K или J (оба типа могут использоваться в одном канале)

Номинальный диапазон

Тип K: от -100 ? до 1200 ?

Тип J: от -100 ? до 600 ?

Цифровой выход

Тип K: от -1000 до 12000

Тип J: от -1000 до 6000

12-битное преобразование, сохраненное в 16-битном дополнении

Отображение превышения диапазона

32767

Точность измерения

Тип K: 0.4 ?

Тип J: 0.3 ?

Полная точность

± (0,5% от полного диапазона + 1?), точка конденсации чистой воды: 0?/32?

Скорость преобразования

50 мс * 2 канала (неиспользуемые каналы не преобразуются)

Функции преобразования

Показания, приведенные в точке калибровки 0 ? (0), соответственно. (Ограничено общей точностью)

Секция DAI

Номинальный диапазон

От 0 до 2000: от 4 мА до 20 мА

Диапазон аналогового выхода

Постоянный ток от 4 до 20 мА (сопротивление внешней нагрузки ? 500 Ом)

Цифровой выход

12-битный двоичный файл

Разрешение

8 мкА [от 4 мА до 20 мА/2000]

Всеобъемлющая точность

±0,5% от полной шкалы (от 4 мА до 20 мА: ±0,08 мА)

Время преобразования D / A

Один цикл сканирования (преобразование D/A после выполнения инструкции END лестничной диаграммы и обновления выходного значения канала BD)

Выходные характеристики

Внешняя нагрузка составляет 250 Ом. Диапазон от 0 до 2000 был преобразован в диапазон от 4 до 20 мА.

Занятые баллы

0 точка (на 2DAI не влияют стандартные максимальные точки управления основного ПЛК, поскольку он управляется через регистр данных)
