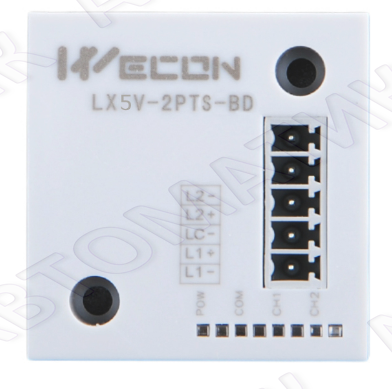

Модуль WECON LX5V-2PTS-BD

LX5V-2PT-BD

2

14

2 * Входное тепловое сопротивление

LX5V-2PTS-BD

2

14

2 * Входное тепловое сопротивление, точность > 0.1 ?

Входное напряжение

Цифровая схема

5 В постоянного тока, 90 мА (от внутренней цепи основного блока)

Аналоговый входной сигнал

Датчик платинового термосопротивления PT100 (100 Ом), 3-проводной, 2-канальный (CH1, CH2)

Ток датчика

1 мА

Диапазон компенсации

от -100? до 600?

Цифровой выход

от -1000 до 6000

Точность измерения

12-битное преобразование, 11 битов данных + 1 знаковый бит

Точность измерения

от 0,2 ? до 0,3?

Полная точность

Полный диапазон ± 1% (диапазон компенсации)

Скорость преобразования

2-канальный 700 мс

Входные характеристики

Источник питания

24 В постоянного тока ±10%, 50 мА; 5 В постоянного тока ±10%, 70 мА (источник питания встроен в хост-компьютер)

Аналоговый входной сигнал

Датчик платинового термосопротивления PT100 (100 Ом), 3-проводной, 2-канальный (CH1, CH2)

Ток датчика

1 мА

Диапазон компенсации

От -190 ? до600 ? (рекомендуемый диапазон)

Индикация превышения диапазона: 32767

Цифровой выход

-2000–6100 (шаг 0,1 ?) — «максимальный диапазон отображения»

Точность измерения

16-битное преобразование: 15 битов данных + 1 знаковый бит

Точность измерения

0.05?

Полная точность

Полный диапазон ± 0,5% (диапазон компенсации)

Скорость преобразования

2 канала 50 мс

Особенности преобразования
