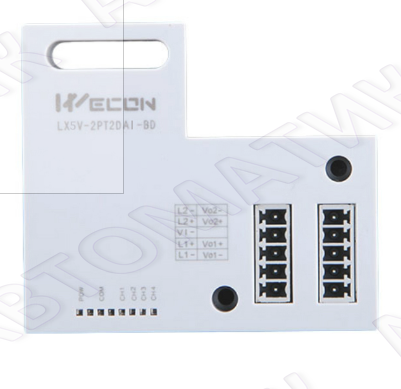

Модуль WECON LX5V-2PT2DAI-BD

LX5V-2PT2DAI-BD

4

14/12биты

2 * Входное термосопротивление?

2 * Аналоговый выход (4~20 мА)

LX5V-2PT2DAV-BD

4

14/12биты

2 * Входное сопротивление?

2 * Аналоговый выход напряжения (-10 В-10 В)

Источник питания

24 В постоянного тока ±10%, 50 мА; 5 В постоянного тока ±10%, 70 мА (источник питания встроен в хост-компьютер)

PT-часть

Аналоговый входной сигнал

Платиновый датчик термосопротивления PT100 (100 Ом), 3-проводной, 2-канальный вход (CH1, CH2)

Ток датчика

Датчик 1 мА: 100 Ом (PT100)

Диапазон компенсации

от -100 ? до 600 ? (рекомендуемый диапазон)

Индикация превышения диапазона: 32767

Цифровой выход

От -1000 до 6000 (шаг 0,1 ?)

Точность измерения

от 0,2 ? до 0,3?

Полная точность

Полный диапазон ± 0,5% (диапазон компенсации)

Скорость преобразования

2 канала 50 мс

Conversion features

DAI section

Rated range

0 to 2000: 4mA to 20mA

(-2000 to 2000:-10V to 10V)

Analog output range

DC 4mA to 20mA (external load resistance ? 500 ?)

DC -10V to 10V (external load resistance ? 2 K ?)

Digital output

12-bit binary

Resolution

8uA (4mA to 20mA/2000)

5mV (10V default range 1/2000)

Comprehensive precision

±0.5% of full scale

 (4mA to 20mA: ±0.08 mA)

±0.5% of full scale

Время преобразования D / A

Один цикл сканирования (преобразование D/A после выполнения инструкции END лестничной диаграммы и обновления выходного значения канала BD)

Выходные характеристики

Внешняя нагрузка составляет 250 Ом. Диапазон от 0 до 2000 был преобразован в диапазон от 4 до 20 мА.

Занятые баллы

0 точка (на 2DAI не влияют стандартные максимальные точки управления основного ПЛК, поскольку он управляется через регистр данных)
