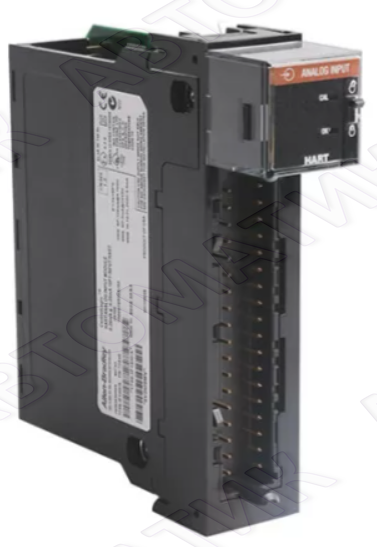

Модуль Allen-Bradley 1756-IF16

Характеристики 1756-IF16
Число входов 16 однополярных, 8 дифференциальных или 4 дифференциальных
(высокоскоростных)
Расположение модуля Шасси 1756 ControlLogix
Ток задней панели 159 мА @ 5,1 В постоянного тока и 65 мА @ 24 В постоянного тока
Мощность от задней панели 2,33 Вт
Рассеивание мощности в модуле 2,3 Вт – по напряжению
3,9 Вт – по току
Тепловыделение 26,75 Вт/ч (7,84 BTU/hr) – по напряжению
45,38 Вт/ч (13,30 BTU/hr) – по току
Входной диапазон и разрешение +/-10,25 В – 320 мкВ/ед. (15 бит плюс знак)
0 – 10,25 В – 160 мкВ/ед. (16 бит)
0 – 5,125 В – 80 мкВ/ед. (16 бит)
0 – 20,5 мА – 0,32 мкА/ед. (16 бит)
Диапазон изменения напряжения в режиме с
общей землей
+/-10,25 В (20,5 В между любыми двумя входными контактами)
Формат данных Дополнительный двоичный с младшим правым разрядом – в
целочисленном режиме
IEEE, 32 бита – в режиме с плавающей запятой
Входное сопротивление > 1 Мом – по напряжению
249 Ом – по току
Время обнаружения обрыва цепи Дифференциальное подключение по напряжению – переход к
максимальному уровню в пределах 5 сек.
Однополярное/дифференциальное подключение по току – переход к
минимальному уровню в пределах 5 сек.
Однополярное подключение по напряжению – переход четных каналов
к максимальному уровню в пределах 5 сек., переход нечетных каналов
к минимальному уровню в пределах 5 сек.
Защита от перенапряжения 30 В постоянного тока – по напряжению
8 В постоянного тока – по току
Шумоподавление в нормальном режиме(1) >80 дБ на 50/60 Гц
Шумоподавление в режиме с общей землей >100 дБ на 50/60 Гц
Точность после калибровки Лучше чем 0,05% диапазона – по напряжению
Лучше чем 0,15% диапазона – по току
Периодичность калибровки Каждые 12 месяцев
Температурный дрейф смещения 90 мкВ/°C
Температурный дрейф усиления 15х10-6/°C – по напряжению
307,5 мкВ/°C для диапазона +/-10,25 В; 153,8 мкВ/°C для диапазона
0 – 10,25 В; 76,9 мкВ/°C для диапазона 0 – 5,125 В
20ppm/°C – по току
+/-0,41 мкА/°C
Погрешность модуля на полном
температурном диапазоне(2)
0,1% диапазона – по напряжению
0,3% диапазона – по току
Метод преобразования Сигма-дельта
Напряжение изоляции пользователь-система 250 В
100% протестировано при 2550 В постоянного тока в течение 1 сек.
Время сканирования всех каналов (зависит
от настройки частоты выборки и фильтрации)
16 – 488 мсек. – 16 однополярных
8 – 244 мсек. – 8 дифференциальных
5 – 122 мсек. – 4 дифференциальных
Момент затяжки винта RTB (зажимного
контакта)
0,4 Нм (4,4 inch-pounds)
Кодирование модуля (задняя панель) Электронное
Кодирование RTB Задается пользователем
Съемный контактный блок и кожух 36-точечный RTB (1756-TBCH или TBS6H) (3)

• 1756-um009b-ru.pdf
